4H210-08手扳阀

手扳阀原理:手扳阀是采用手动推动或拨动的换向阀。

  • 产品详情页

  • 产品资料

手扳阀原理:

手扳阀是采用手动推动或拨动的换向阀。手扳阀,依次包括前盖、阀体和后盖,所述阀体内设有一通道,通道内置有阀芯杆,前盖内设有钢珠,控制手柄的内端与钢珠接触,所述阀芯杆的前端也与钢珠接触,阀芯杆的后端已后盖之间设有弹簧。阀体的一侧从前到后依次设有S出气口、P进气口和R出气口,另一侧从前到后依次设有B腔和A腔,S出气口、P进气口、R出气口、B腔和A腔均与通道连通,且B腔位于S出气口和进气口之间,A腔位于P进气口和R出气口之间。

当控制手柄控制阀芯杆前移进前盖后,阀芯杆处于阀体前侧位置,A腔和P腔进气口连通,B腔和S出气口连通,R出气口密封;当控制手柄在偏心的作用下,通过钢珠推动阀芯杆向后移至阀体内后侧时,A腔和R腔出气口连通,B腔和P进气口连通,S出气口密封。

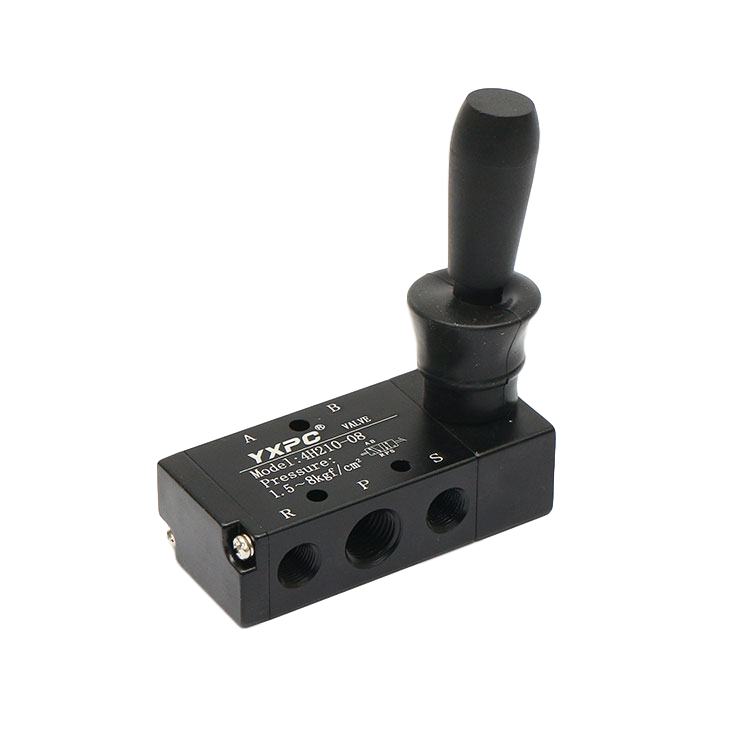

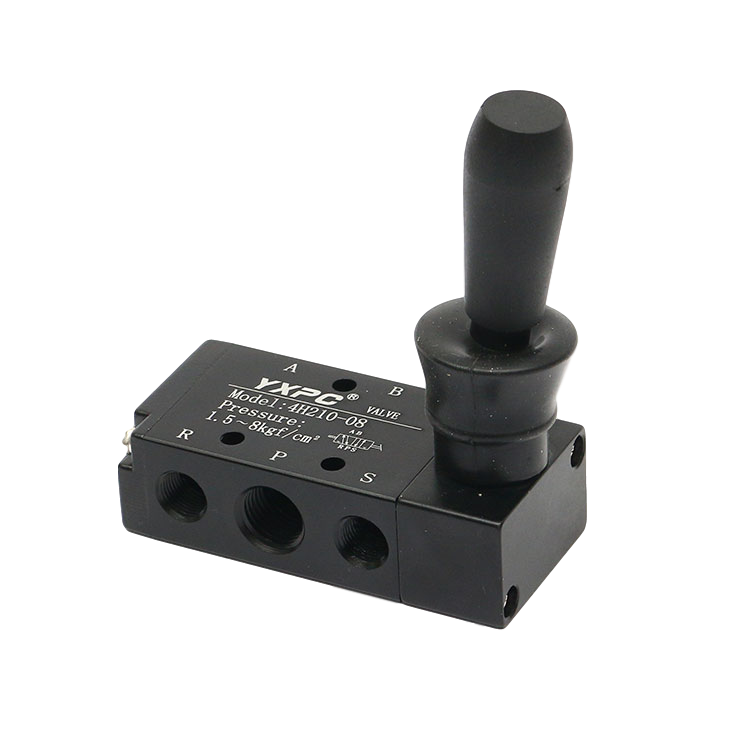

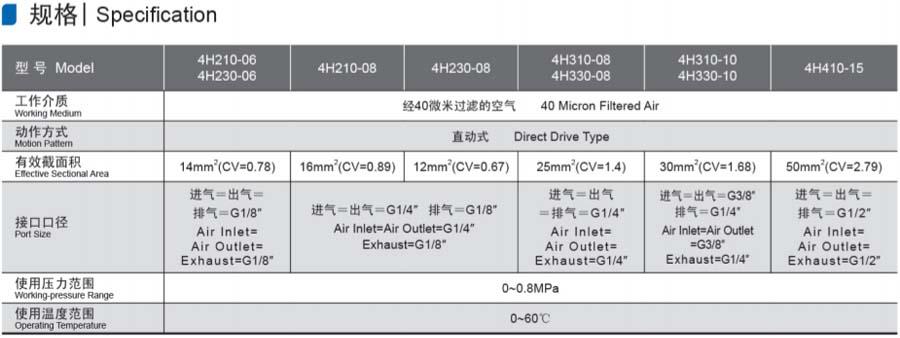

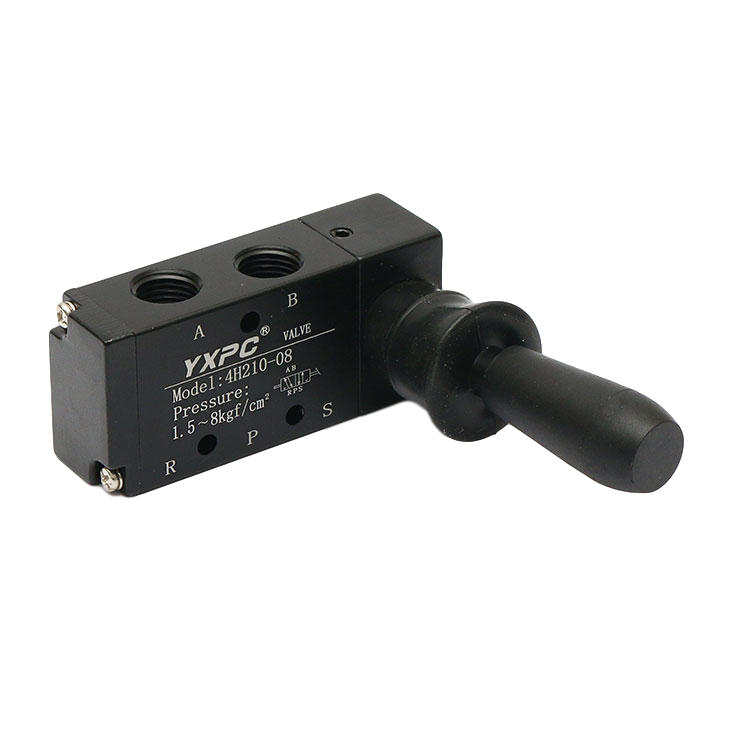

产品型号:4H210-08手扳阀

产品品牌:羽新

产品材质:铝合金

通道类型:二位五通

连接形式:内螺纹

接管口径:G1/4、NPT1/4

产品用途:换向

使用压力:0.15-0.8(mpa)

动作方式:直动式

适用介质:5-50摄氏度
